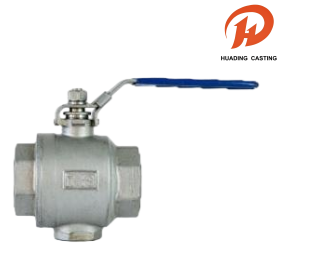

Kaheosalised sisekeermega ühendusega kuulventiilid

Nendel kaheosalistel sisekeermega kuulventiilidel on tugev valukorpus ja väljapuhumiskindel vars, mis tagavad ohutuse ja vastupidavuse. Mitmekülgseks disainitud ventiilid vastavad mitme keermega standarditele (NPT, BSPT, DIN 2999, ISO 228) ja toetavad täiturmehhanismide otsepaigaldust ISO 5211. Töörõhuga 1000 PSI ja järgides rangeid testimisstandardeid, nagu API 598, on need kaheosalised sisekeermega kuulventiilid loodud suure jõudlusega rakenduste jaoks.

Saada päring

Tootekirjeldus

Nimi: kaheosalised sisekeermega ühenduskuulventiilid

Materjal: järgmine tabel

MOQ: 100 tk

Pakend: paksendatud mullikoti sisemine pakkimine ja karbi välimine pakend või merekõlblik kaubaaluste transport

Saadetis: DHL, UPS, FedEx, LCL meritsi jne.

Tolerants: Täppis-CNC-töötlus, tolerants ±0,01 mm

Ülevaatus: Saksa CMM-i täielik ülevaatus, null defekt

OEM & ODM: OEM & ODM aktsepteeritud, kiire proovide tegemine

Aeg: range kvaliteedikontroll, õigeaegne kohaletoimetamine

Teenindus: lai materjalivalik kohandatud osade jaoks

Kaheosalised sisekeermega ühendusega kuulventiilid

Need kaheosalised sisekeermega kuulventiilid vastavad torukeerme standarditele, sealhulgas NPT, BSPT, DIN 2999 ja ISO 228, ning neil on ISO 5211 otsepaigalduskonstruktsioon täiturmehhanismide jaoks koos lukustusseadmega. 1000 PSI (PN63) W.O.G töörõhule hinnatud kaheosalisi sisekeermega kuulventiile on rangelt testitud vastavalt API 598, GB/T 13927 ja ISO 5208 standarditele, et tagada usaldusväärne jõudlus nõudlikes rakendustes.

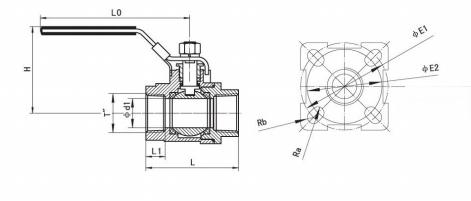

Kuulkraanide tehnilised tegelased ja tüüpiline joonis

NOMINAALNE	TORU	MÕÕDE
DIA. (mm)	KEEM	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Kuulkraanide materjalide loend

OSA NIMETUS	MATERJAL
KEHA	WCB CF8 CF8M
ÜPP	WCB CF8 CF8M
PALL	SS304 SS304 SS316
ISTE	PTFE
STEM	SS304 SS304 SS316
NÄÄRE	SS304
PAKKIMINE	PTFE
TIHEND	PTFE
PESUMASIN	PTFE
pähkli	SS304
KEVADPESU	SS304
KAPP	SS304
KÄEPIDE	SS304
KAAS	PLASTIK
